ODA-250 Станция для заправки и рекуперации хладагента автокондиционеров ОДА Сервис
ODA-250 - Обновленная станция для обслуживания систем кондиционирования воздуха любых видов транспортных средств: легкового, коммерческого, грузового, спецтехники. Станция позволяет выполнять все основные операции по обслуживанию автомобильных кондиционеров в ручном режиме. Мобильность и небольшой вес позволяют проводить весь комплекс работ как на СТО, так и на выезде.
Станция ODA-250 приходит на замену популярной модели ODA-200.
oda 250 схема 12.jpg
1. Ёмкость для старого масла. 6. Заправочные шланги высокого и низкого давления.2. Ёмкость для нового масла. 7. Внутренний баллон хладагента. 3. Окно контроля за уровнем масла в помпе. 8. Помпа. 4. Разъем шнура питани
Описание
ODA-250
Обновленная станция для обслуживания систем кондиционирования воздуха любых видов транспортных средств: легкового, коммерческого, грузового, спецтехники. Станция позволяет выполнять все основные операции по обслуживанию автомобильных кондиционеров в ручном режиме. Мобильность и небольшой вес позволяют проводить весь комплекс работ как на СТО, так и на выезде.
Станция ODA-250 приходит на замену популярной модели ODA-200.

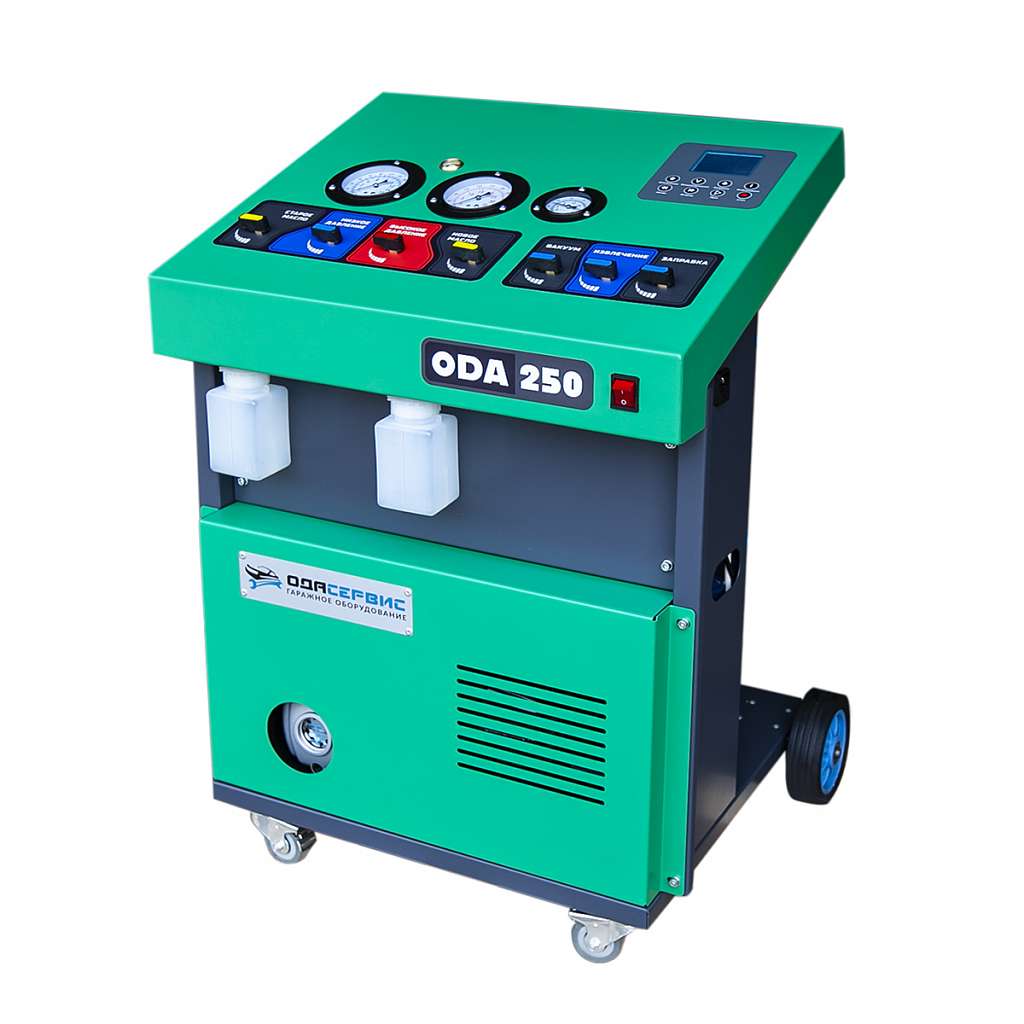

Основной вид
1. Ёмкость для старого масла. | 6. Манометр давления внутри бака. |
2. Ёмкость для нового масла. | 7. Заправочные шланги высокого и низкого давления. |
3. Окно контроля за уровнем масла в помпе. | 8. Внутренний баллон хладагента. |
4. Разъем шнура питания. | 9. Помпа. |
5. Кнопка питания. | 10. Весоизмерительный блок. |
Вид сверху
11. Манометр высокого давления | 17. Кран нового масла (НМ) |
12. Смотровое стекло хладагента | 18. Клавиатура |
13. Манометр низкого давления | 21. Кран заправки хладагента |
14. Кран старого масла (СМ) | 20. Кран извлечения хладагента |
15. Кран низкого давления (НД) | 21. Кран вакуумирования |
16. Кран высокого давления (ВД) |
Новинки
Что нового
- Переработан дизайн.
- Обновлено управление станцией:
- Режим работы выбирается на панели управления.
- Управление контурами выполняется двухпозиционными кранами.
- Добавлен манометр для контроля давления внутри резервуара станции, он располагается на боковой панели станции.
- Встроенные электронные весы - вся информация по объему хладагента выводится на экран.
- Добавлен клапан сброса для неконденсируемого газа.
- Установлены усиленные полиуретановые рулевые колеса со стопорами
- Часть магистральных трубок высокого давления была заменена на медные и гибкие шланги с соответствующими фитингами, что положительно сказывается на надежности и герметичности этих соединений.
- Клапан сброса неконденсируемых газов теперь находится непосредственно на баллоне, что значительно упрощает процесс сброса, исключая ошибки в последовательности действий оператора.
- Фильтр хладагента перемещен в более удобное для обслуживания положение.
Установка ODA-250 стала больше, чем просто ручная станция. Да, она по прежнему не имеет электромагнитных клапанов, как у полуавтоматических станции, но выполняет тот же функционал и остается значительно дешевле по цене любой полуавтоматической станции.
Основные режимы работы станции
Основные режимы работы станции для заправки кондиционеров ODA-250
- Извлечение - извлечение и регенерация хладагента из системы кондиционирования воздуха автомобиля в бак станции
- Вакуумирование - создание разряжения в системе кондиционирования воздуха автомобиля
- Тест утечек - контроль утечек в системе кондиционирования ТС
- Заправка масла и ультрафиолетовой добавки - выбор количества масла посредством визуального контроля по мерной шкале и заправка масла
- Заправка хладагента - заправка хладагента посредством визуального контроля его количества на дисплее весов
- Проверка режимов работы и диагностика неисправностей системы кондиционирования воздуха
Преимущества
Преимущества установки для автокондиционеров ODA-250
- Минимальная стоимость среди установок, позволяющих выполнять весь комплекс операций по работе с системами кондиционирования.
- По сравнению с бюджетными ручными установками позволяет извлекать и восстанавливать хладагент, т.е. экономить его.
- Малые вертикальные габариты установки 81 см позволяют перевозить установку в вертикальном состоянии в любом легковом автомобиле, что делает ее удобной для использования при выездной работе – спецтехника, сельхозтехника и пр.
- Максимально проста в обслуживании, не требует привлечения высококвалифицированных сервисных инженеров.
- Станция спроектирована, собрана и протестирована в России, что гарантирует высокий уровень надежности, быстрое гарантийное и послегарантийное обслуживание со 100% наличием всех запчастей на складе.
Характеристики
Технические характеристики
Тип станции | Ручная, со встроенными весами |
Хладагент | R134A |
Типы поддерживаемого транспорта | Легковой, коммерческий, спецтехника |
Гарантия | 12 месяцев |
Откачка хладагента | Ручная |
Проверка на утечки после создания вакуума |
Ручная проверка (по манометрам) |
Откачка масла |
Ручная |
Впрыск масла | Ручной |
Заправка хладагента | Полуавтоматическая с электронными весами |
Мощность компрессора | 405 Вт |
Вакуумная помпа | 60 л/мин |
Точность измерения веса хладагента | ±10 г |
Встроенная база данных | |
Скорость откачки хладагента | 300 г/мин |
Скорость заправки хладагента | >500 г/мин |
Емкость бака для хладагента | 12,5 л |
Длина заправочных шлангов | 3 м |
Напряжение электропитания | 220В ± 10% (переменный ток) |
Частота тока электросети | 50/60Гц |
Температура окружающего воздуха | - 10°С + 50°С |
Габаритные размеры станции | 610х535х810 мм |
Вес станции | 48 кг |
Комплект заправочных шлангов 3 метра с г-обр. быстросъемами |
+ |
Емкость для заправки нового масла |
+ |
Емкость для старого масла |
+ |
Кабель питания |
+ |
Инструкция |
+ |
