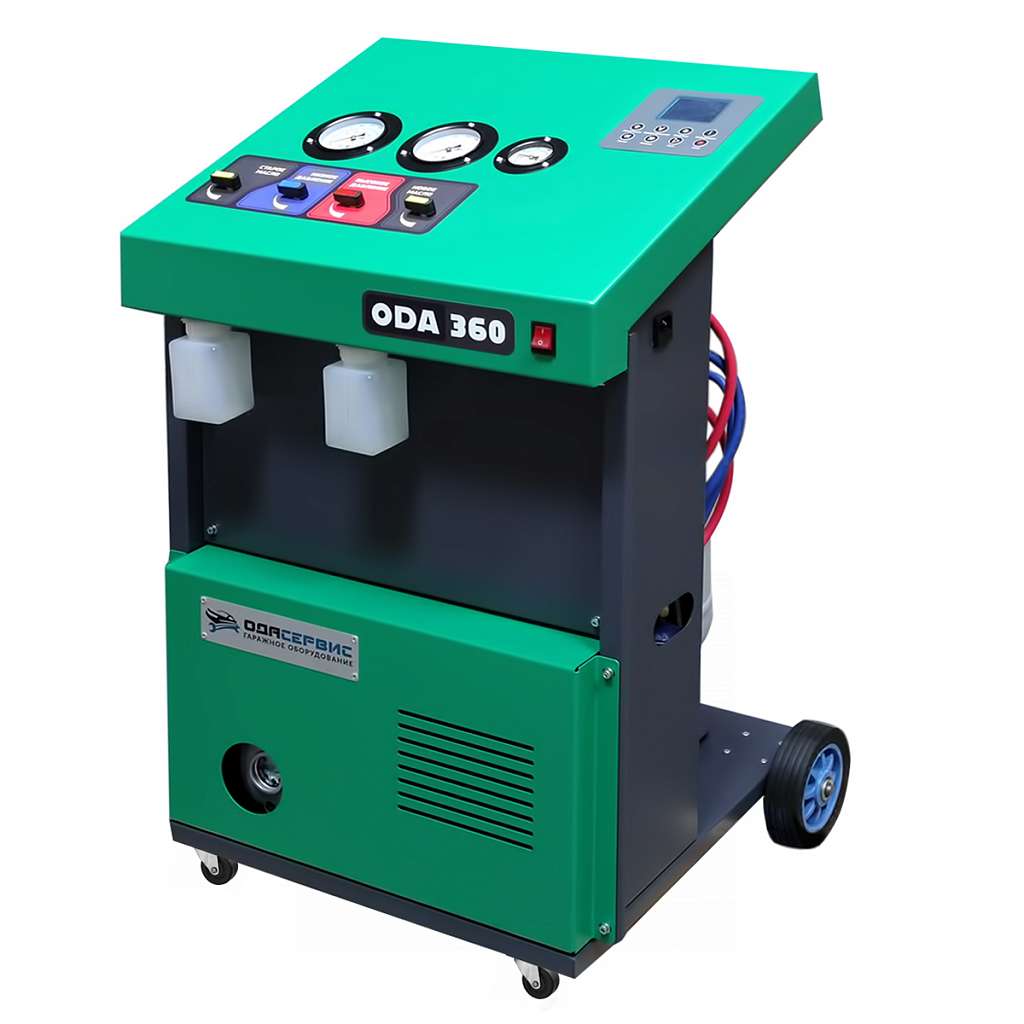

ODA-360 Полуавтоматическая станция для заправки кондиционеров ОДА Сервис
ODA 360 - полуавтоматическая установка, предназначенная для обслуживания систем кондиционирования воздуха автомобилей. Основные режимы работы станции для заправки кондиционеров ODA-360 Извлечение - извлечение и регенерация хладагента из системы кондиционирования воздуха автомобиля в бак станции Вакуумирование - создание разряжения в системе кондиционирования воздуха автомобиля Тест утечек - контроль утечек в системе кондиционирования автомобиля Заправка масла - выбор количества масла посредством визуального контроля по мерной шкале и заправка масла. Заправка хладагента - ввод количества хладагента, автоматический контроль заправки
Основные режимы работы станции
Основные режимы работы станции для заправки кондиционеров ODA-360
- Извлечение - извлечение и регенерация хладагента из системы кондиционирования воздуха автомобиля в бак станции
- Вакуумирование - создание разряжения в системе кондиционирования воздуха автомобиля
- Тест утечек - контроль утечек в системе кондиционирования автомобиля
- Заправка масла - выбор количества масла посредством визуального контроля по мерной шкале и заправка масла.
- Заправка хладагента - ввод количества хладагента, автоматический контроль заправки
Отличительные особенности
Отличительные особенности станции для автокондиционеров ODA-360
- Высокая скорость заправки - до 1 кг не более 40-50 сек. Полная заправка системы не требует заведения автомобиля
- Интуитивно понятное меню на русском языке с подсказками по выполняемым действиям. Меню не было переведено, а изначально разрабатывалась на русском языке для российских потребителей
- Доступное инженерное меню установки позволяет самостоятельно производить все функции самодиагностики всех исполнительных узлов (соленоиды, компрессор, вакуумный насос), калибровка весов и массы баллона. Присутствует информация о ресурсе фильтра, помпы, компрессора
- Манометры высокого и низкого давления большего диаметра с читабельной шкалой деления
- Длина заправочных шлангов до 3 метров
- Дополнительный манометр давления внутреннего бака станции
- Удобная и быстрая заправка внутреннего бака
- Малые вертикальные габариты установки 93 см позволяют перевозить установку в вертикальном состоянии в кузове практически любого легкового универсала и дают возможность использовать установку для выездной работы
- Высокая мобильность станции за счет больших колес и нового расположения ручек
- Станция спроектирована, собрана и протестирована в России, что гарантирует высокий уровень надежности, быстрое гарантийное и послегарантийное обслуживание со 100% наличием всех запчастей на складе
Изменения
Изменения по сравнении с версией ODA-350
- Добавлен радиатор для повышения скорости регенерации хладагента
- Улучшены линии гидравлической коммутации основных рабочих узлов станции для повышения надежности и удобства сервисного обслуживания
- Добавлен фиксатор баллона фреона для безопасной транспортировки станции
- Задние колеса установки заменены на более надежные и износоустойчивые
- Изменена конструкция корпуса станции, что сделало ее более мобильной и удобной для перемещения
Основной вид
1. Лицевая панель | 10. Емкость старого масла |
2. Основание | 11. Емкость нового масла |
3. Корпус | 12. Манометр давления внутреннего баллона |
4. Передняя крышка | 13. Заправочный шланг низкого давления |
5. Центральная крышка | 14. Заправочный шланг высокого давления |
6. Внутренний баллон хладагента | 15. Верхний кронштейн фиксации баллона |
7. Весоизмерительный блок | 16. Болты нижней фиксации весов |
8. Кнопка включения питания | 17. Болты фиксации баллона |
9. Разъём шнура питания | 18. Кронштейн для шлангов |
Характеристики
Технические характеристики
Тип станции | Полуавтомат |
Хладагент | R134A |
Типы поддерживаемого транспорта | Легковой, коммерческий, спецтехника |
Гарантия | 12 месяцев |
Автоматический режим |
|
Ручной режим | + |
Ведение собственной базы данных | |
Откачка хладагента | Автоматическая |
Проверка на утечки после создания вакуума |
Ручная проверка (по манометрам) |
Откачка масла |
Полуавтоматическая |
Впрыск UV красителя | |
Впрыск масла | Ручной |
Заправка хладагента | Автоматическая с электронными весами |
Мощность компрессора | 405 Вт |
Вакуумная помпа | 90 л/мин |
Точность измерения веса хладагента | ±10 г |
Встроенная база данных | |
Скорость откачки хладагента | 300 г/мин |
Скорость заправки хладагента | >500 г/мин |
Емкость бака для хладагента | 12,5 л |
Длина заправочных шлангов | 3 м |
Напряжение электропитания | 220В ± 10% (переменный ток) |
Частота тока электросети | 50/60Гц |
Температура окружающего воздуха | - 10°С + 50°С |
Габаритные размеры станции | 610×535×930 мм |
Вес станции | 72 кг |
Встроенная база данных |
|
Комплект заправочных шлангов 3 метра с г-обр. быстросъемами | + |
Емкость для заправки нового масла |
+ |
Емкость для заправки UV красителя |
|
Емкость для старого масла |
+ |
Кабель питания |
+ |
Инструкция |
+ |
