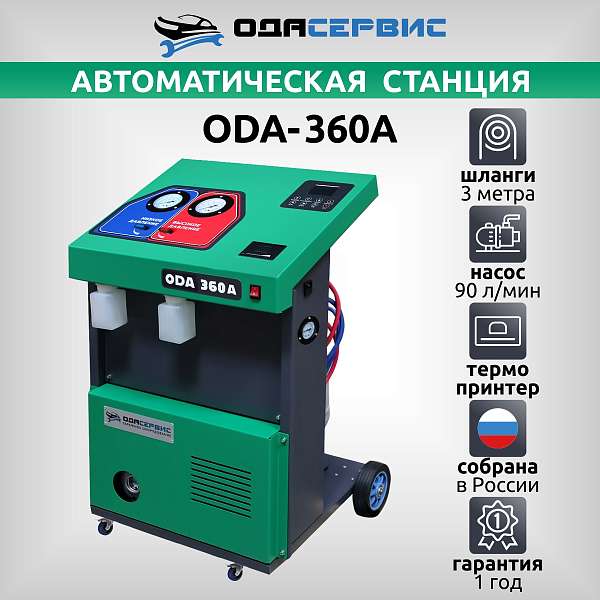

ODA-360A Автоматическая станция для заправки кондиционеров ОДА Сервис
ODA-360A - новая автоматическая станция, предназначенная для обслуживания систем кондиционирования воздуха автомобилей. С ее помощью вы сможете выполнить полный цикл по обслуживанию система АС автомобиля в автоматическом или ручном режимах. Варианты работы станции для заправки кондиционеров ODA-360A Автоматический - мастер вводит нужные значения для заправки хладагента и масла, и время вакуумирования, далее установка выполняет все циклы автоматически Ручной - каждый режим выполняется отдельно Основные режимы работы станции для заправки кондиционеров ODA-360A Извлечение - извлечение и регенерация хладагента из системы кондиционирования воздуха автомобиля в бак станции Вакуумирование - создание разряжения в системе кондиционирования воздуха автомобиля Тест утечек - контроль утечек в системе кондиционирования автомобиля Заправка масла - ввод количества масла, автоматический контроль заправки Заправка хладагента - ввод количества хладагента, автоматический контроль заправки
ОПИСАНИЕ
ODA-360A
Новая автоматическая станция, предназначенная для обслуживания систем кондиционирования воздуха автомобилей. С ее помощью вы сможете выполнить полный цикл по обслуживанию система АС автомобиля в автоматическом или ручном режимах.
- Автоматический - мастер вводит нужные значения для заправки хладагента и масла, и время вакуумирования, далее установка выполняет все циклы автоматически
- Ручной - каждый режим выполняется отдельно
Вид сверху
1. Манометр низкого давления | 4. Кран низкого давления (НД) |
2. Манометр высокого давления | 5. Кран высокого давления (ВД) |
3. Клавиатура управления | 6. Кнопка электропитания станции |

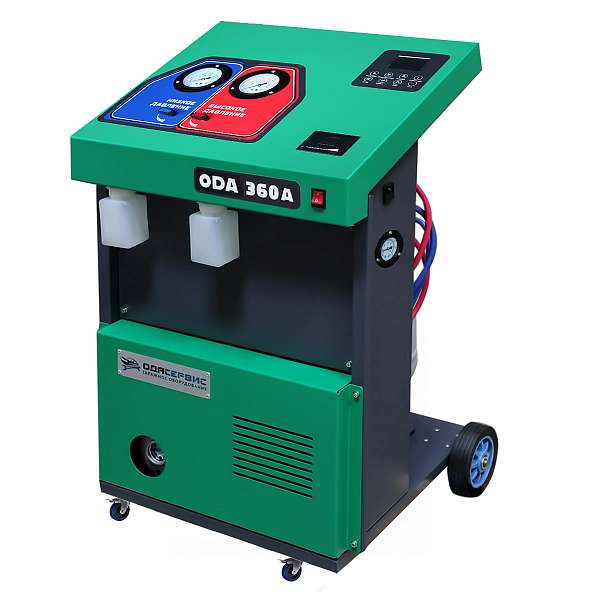

Основной вид
1. Лицевая панель | 10. Емкость старого масла |
2. Основание | 11. Емкость нового масла |
3. Корпус | 12. Манометр давления внутреннего баллона |
4. Передняя крышка | 13. Заправочный шланг низкого давления |
5. Центральная крышка | 14. Заправочный шланг высокого давления |
6. Внутренний баллон хладагента | 15. Верхний кронштейн фиксации баллона |
7. Весоизмерительный блок | 16. Болты нижней фиксации весов |
8. Кнопка включения питания | 17. Болты фиксации баллона |
9. Разъём шнура питания | 18. Кронштейн для шлангов |

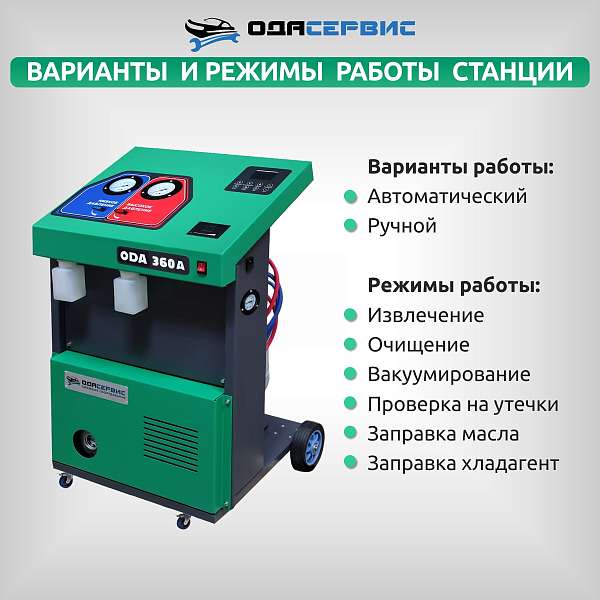

Основные режимы работы станции
Основные режимы работы станции для заправки кондиционеров ODA-360A
- Извлечение - извлечение и регенерация хладагента из системы кондиционирования воздуха автомобиля в бак станции
- Вакуумирование - создание разряжения в системе кондиционирования воздуха автомобиля
- Тест утечек - контроль утечек в системе кондиционирования автомобиля
- Заправка масла - ввод количества масла, автоматический контроль заправки
- Заправка хладагента - ввод количества хладагента, автоматический контроль заправки
Отличительные особенности
Отличительные особенности станции для автокондиционеров ODA-360A
- Два варианта работы станции: автоматический и ручной
- Автоматическая заправка нового масла и сброс старого
- На старом и новом маслах механические краны заменены на электроклапана, заправка и сброс происходят автоматически
- Высокая скорость заправки - до 1 кг не более 40-50 сек.
- Полная заправка системы не требует заведения автомобиля

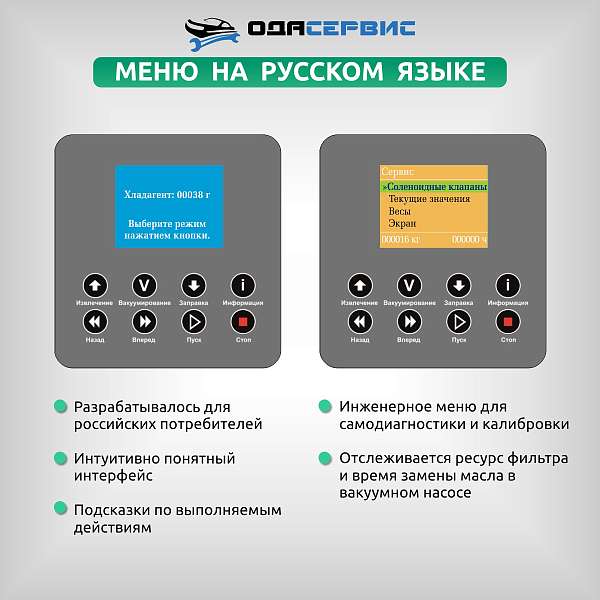

- Интуитивно понятное меню на русском языке с подсказками по выполняемым действиям. Меню не было переведено, а изначально разрабатывалась на русском языке для российских потребителей
- Доступное инженерное меню установки позволяет самостоятельно производить все функции самодиагностики всех исполнительных узлов (соленоиды, компрессор, вакуумный насос), калибровка весов и массы баллона. Присутствует информация о ресурсе фильтра, помпы, компрессора

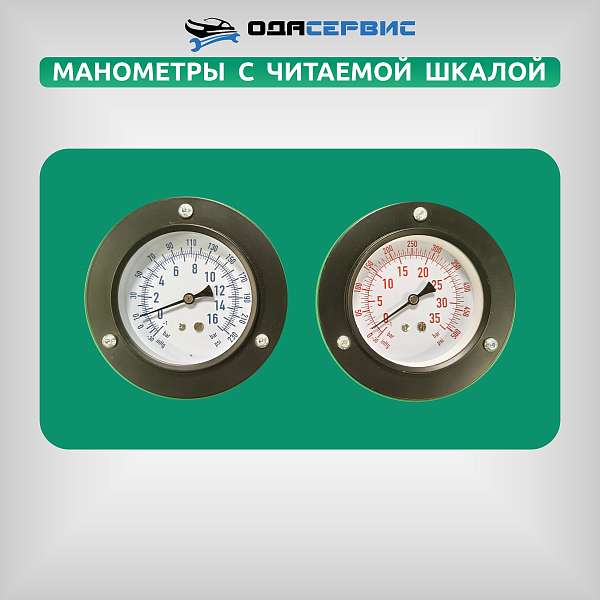

- Манометры высокого и низкого давления большего диаметра с читабельной шкалой деления

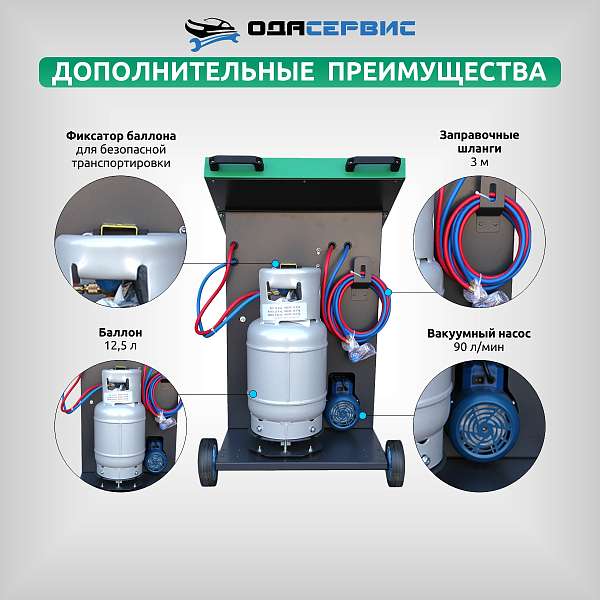

- Длина заправочных шлангов до 3 метров

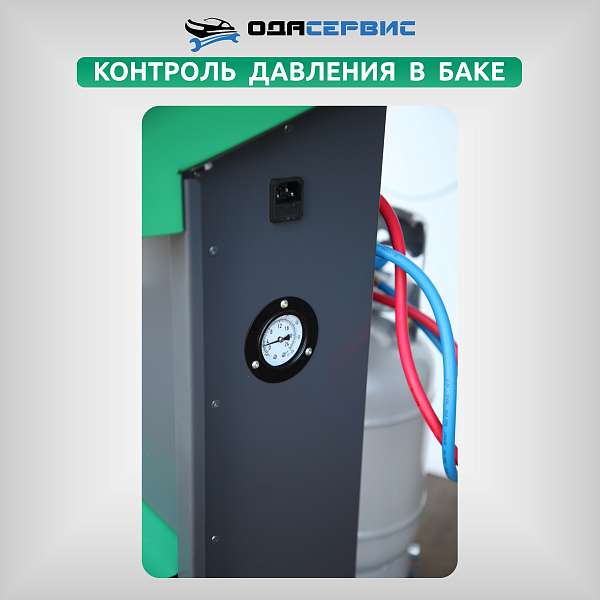

- Дополнительный манометр давления внутреннего бака станции
- Удобная и быстрая заправка внутреннего бака
- Малые вертикальные габариты установки 93 см позволяют перевозить установку в вертикальном состоянии в кузове практически любого легкового универсала и дают возможность использовать установку для выездной работы

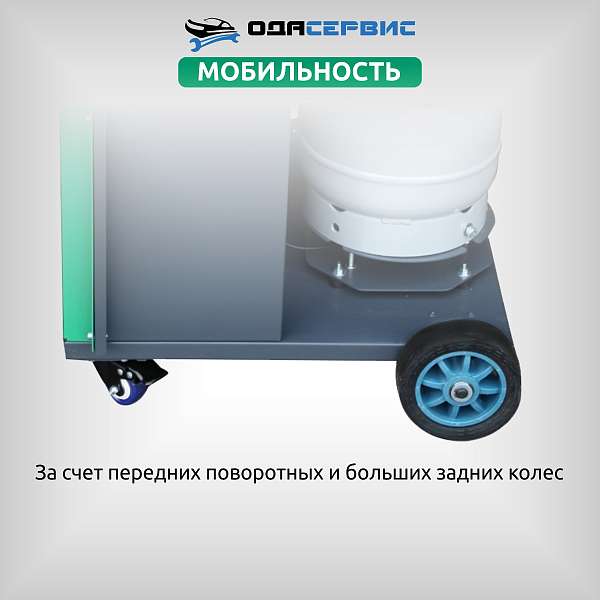

- Высокая мобильность станции за счет больших колес и нового расположения ручек
- Станция спроектирована, собрана и протестирована в России, что гарантирует высокий уровень надежности, быстрое гарантийное и послегарантийное обслуживание со 100% наличием всех запчастей на складе
ХАРАКТЕРИСТИКИ

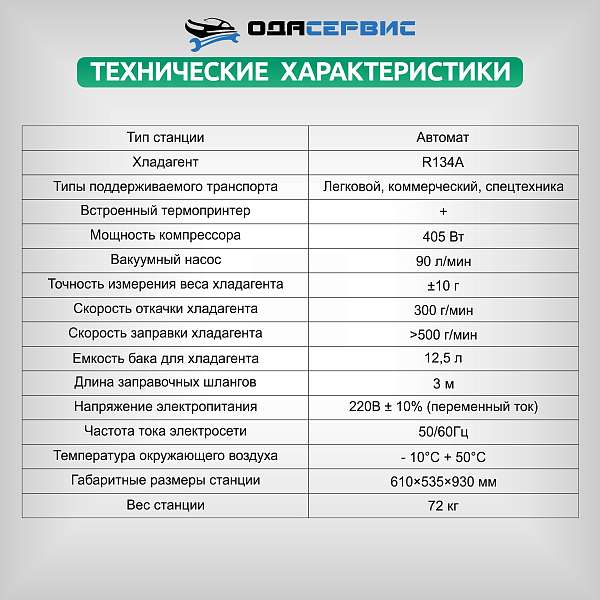

Технические характеристики
Тип станции | Автомат |
Хладагент | R134A |
Типы поддерживаемого транспорта | Легковой, коммерческий, спецтехника |
Гарантия | 12 месяцев |
Автоматический режим |
+ |
Ручной режим | + |
Ведение собственной базы данных | - |
Откачка хладагента | Автоматическая |
Проверка на утечки после создания вакуума |
Ручная проверка (по манометрам) |
Откачка масла | Автоматическая |
Впрыск UV красителя | - |
Впрыск масла | Автоматический |
Заправка хладагента | Автоматическая с электронными весами |
Мощность компрессора | 405 Вт |
Вакуумная помпа | 90 л/мин |
Точность измерения веса хладагента | ±10 г |
Встроенная база данных | - |
Скорость откачки хладагента | 300 г/мин |
Скорость заправки хладагента | >500 г/мин |
Емкость бака для хладагента | 12,5 л |
Длина заправочных шлангов | 3 м |
Напряжение электропитания | 220В ± 10% (переменный ток) |
Частота тока электросети | 50/60Гц |
Температура окружающего воздуха | - 10°С + 50°С |

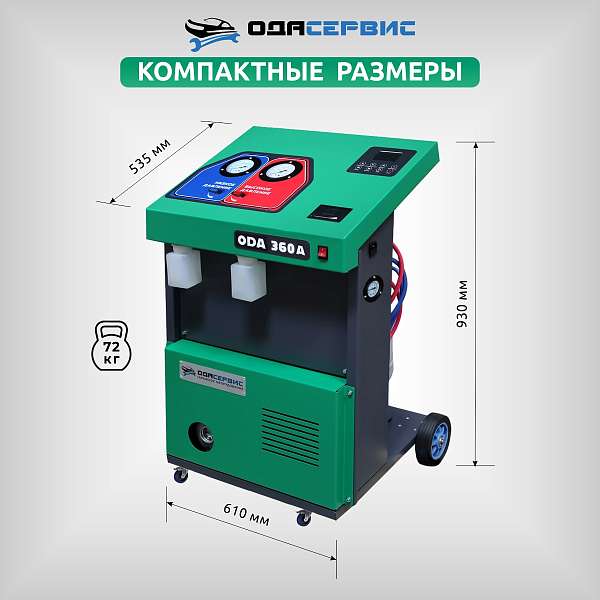

Габаритные размеры станции | 610×535×930 мм |
Вес станции | 72 кг |
Встроенная база данных | - |
Комплект заправочных шлангов 3 метра с г-обр. быстросъемами |
+ |
Емкость для заправки нового масла |
+ |
Емкость для заправки UV красителя | - |
Емкость для старого масла |
+ |
Кабель питания |
+ |
Инструкция | + |
