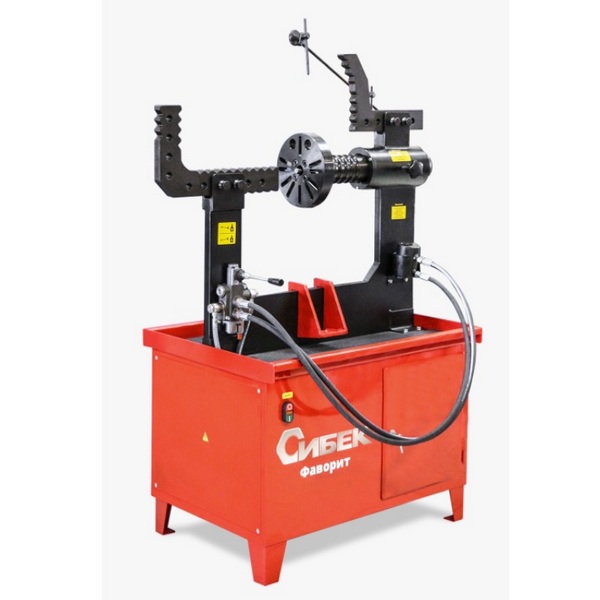

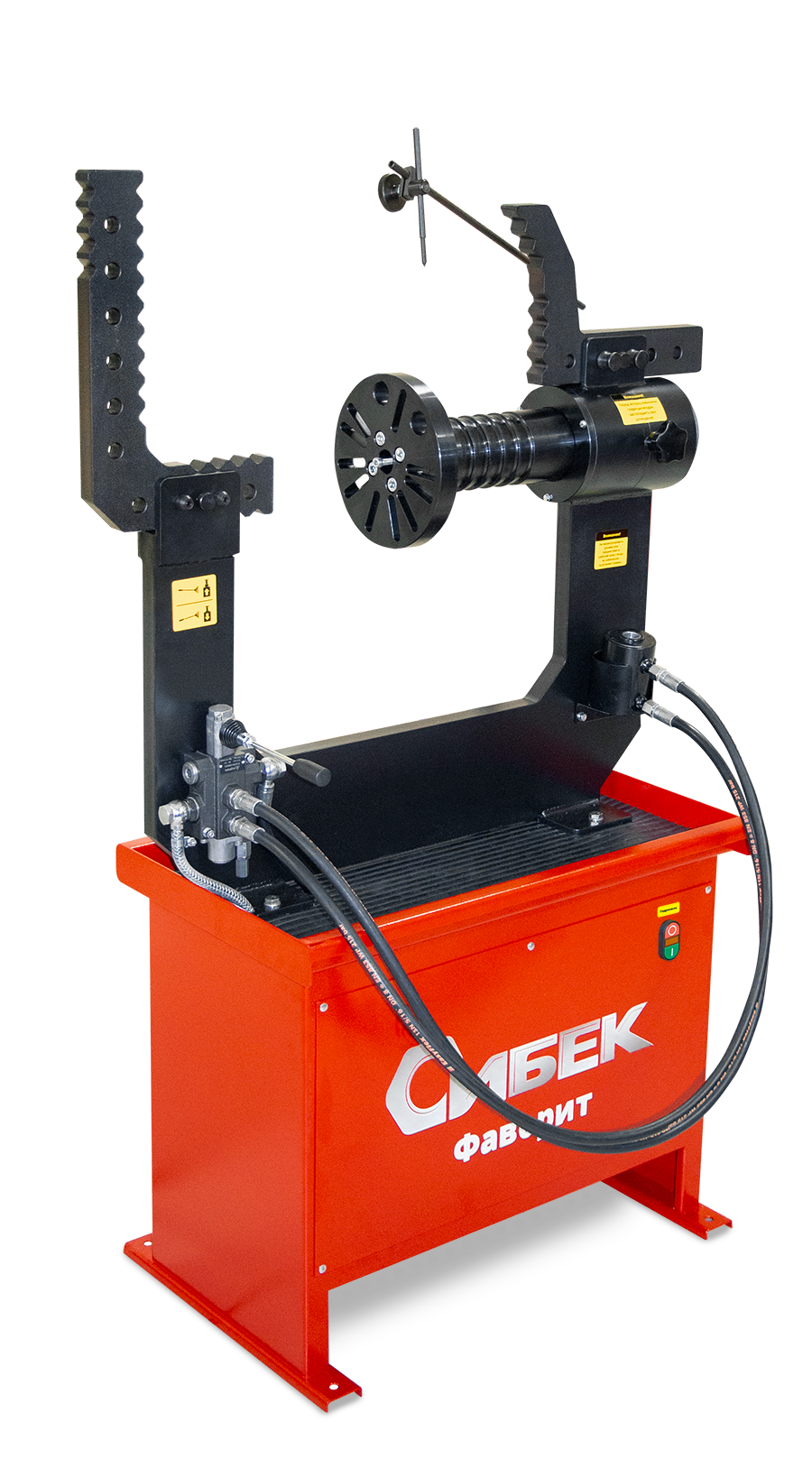

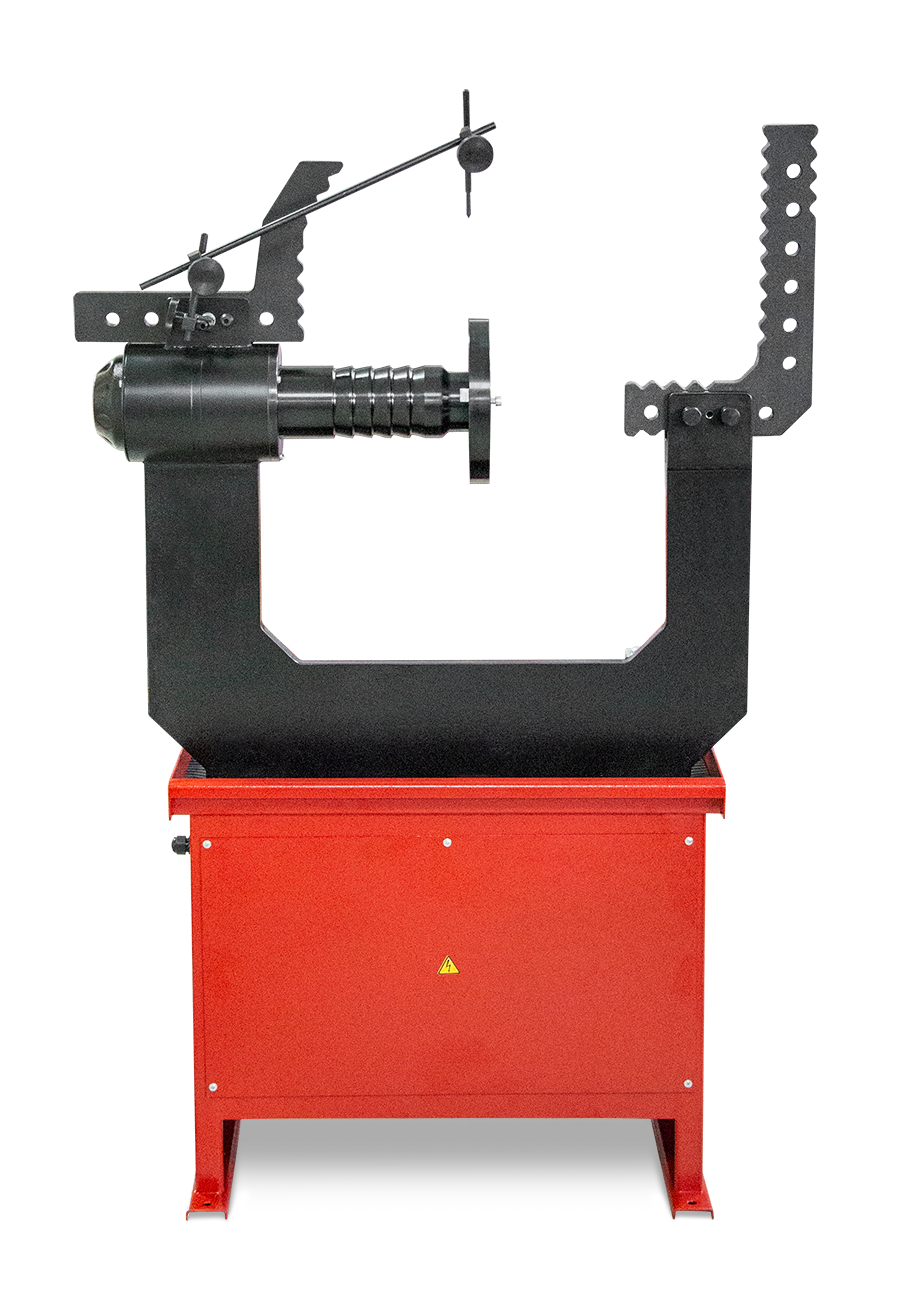

Стенд для правки дисков литых Сибек Фаворит 220В
Стенд предназначен для правки литых и кованых дисков. Функциональные особенности: • группа пазов планшайбы позволяет зафиксировать любой диск • комплектуется рабочими штоками и сменными рихтующими насадками, предназначенными для исправления повреждений различного вида • управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления • на обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для определения места ремонта, особенно в заключительной стадии • опциональная комплектация мобильным кронштейном позволяет увеличить диаметр ремонтируемого диска до 24 дюймов • для хранения набора вспомогательн
ОПИСАНИЕ
Фаворит (220 В)
Стенд для правки дисков «Фаворит» предназначен для правки литых и кованых легкосплавных дисков диаметром от 10 до 22 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Вал изготовлен из конструкционной легированной стали 50Х с повышенной износостойкостью и прочностью.
Простота в использовании является одним из главных достоинств стендов в отличии от аналогичных моделей других производителей, а также доступность ремонта.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит» позволяет достигать максимального усилия в зоне правки до 3700 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода «Фаворита». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии.
ХАРАКТЕРИСТИКИ
Технические характеристики
| Диаметр посадочной полки устанавливаемого диска, дюймов | 13-22 (22-24 при использовании мобильного кронштейна) |
| Ширина устанавливаемого диска, дюймов, не более* | 13 |
| Напряжение питания, В | 220±10% |
| Потребляемая мощность, кВт | 0,75 |
| Рабочее давление в гидросистеме, кгс/кв.см | не менее 95 |
| Максимальное выходное давление гидронасоса, кгс/см.кв. | 250 |
| Производительность гидронасоса, л/мин | 1,35 |
| Рабочий ход штока гидроцилиндра, мм | 30 |
| Степень защиты оболочки, | IPXO |
| Класс защиты от поражения электрическим током, | I |
| Вес нетто,кг | 175 |
| Вес брутто, кг | 231 |
| Габаритные размеры min (ДхШхВ), мм** | 420х820х1220 |
| Габаритные размеры max (ДхШхВ), мм*** | 420х1205х1435 |
| Габаритные размеры в упаковке (ДхШхВ), мм, не более | 550х1010х1480 |
| * — в зависимости от вылета и внешней формы диска | |
| ** – упоры не установлены | |
|
*** — упоры установлены в крайние положения |
КОМПЛЕКТАЦИЯ

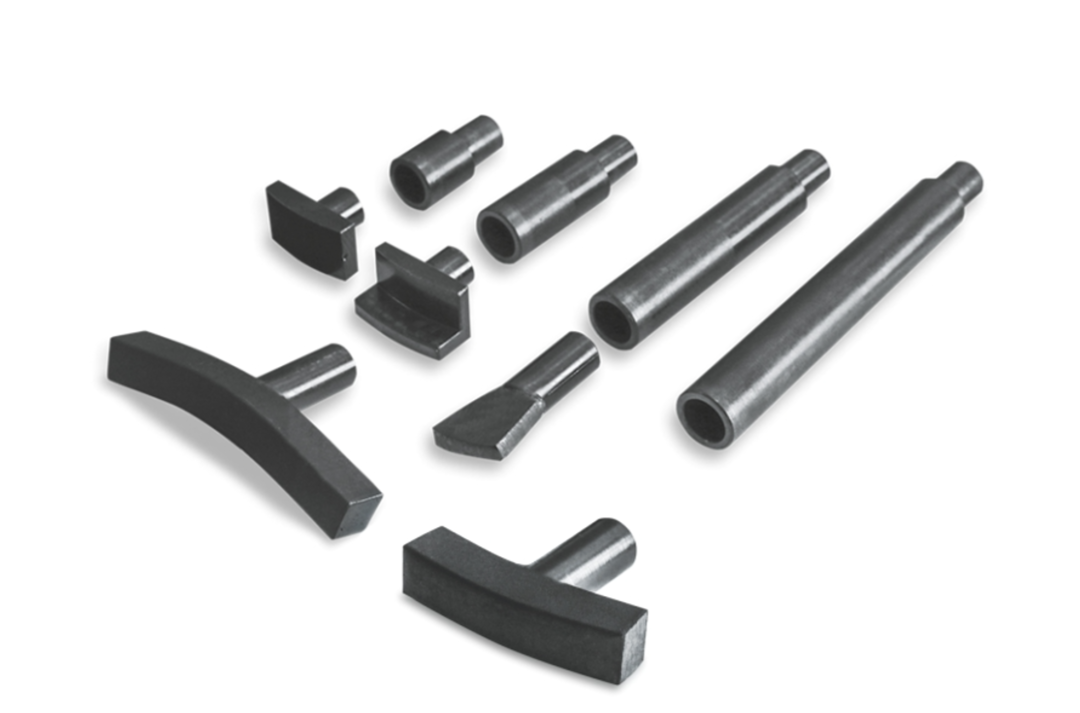

Комплект штоков и насадок

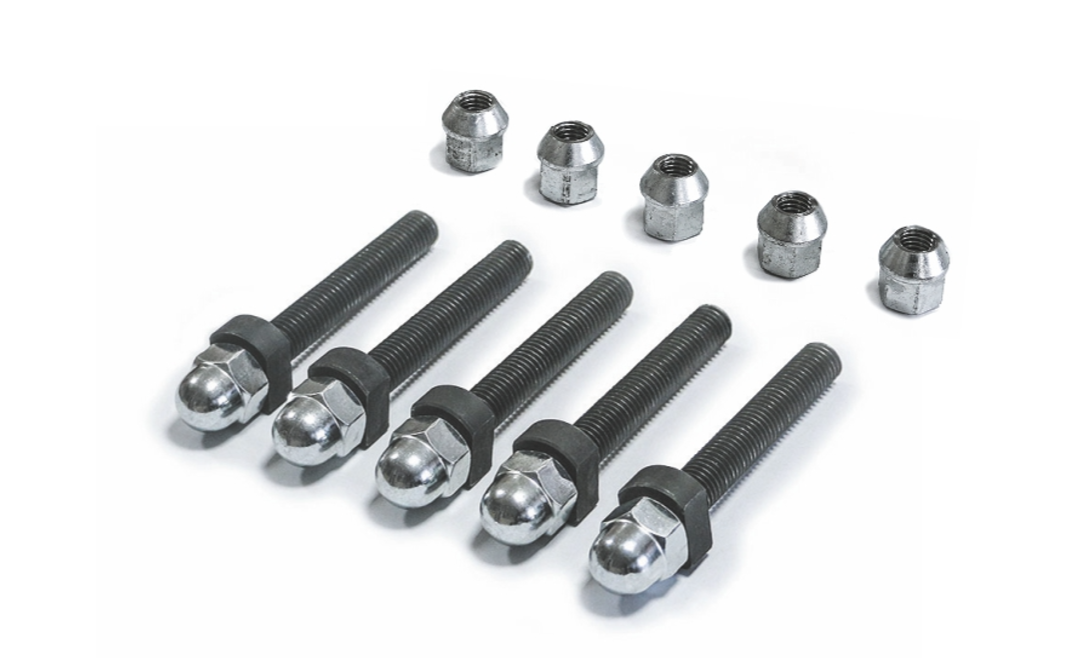

Комплект болтов и гаек

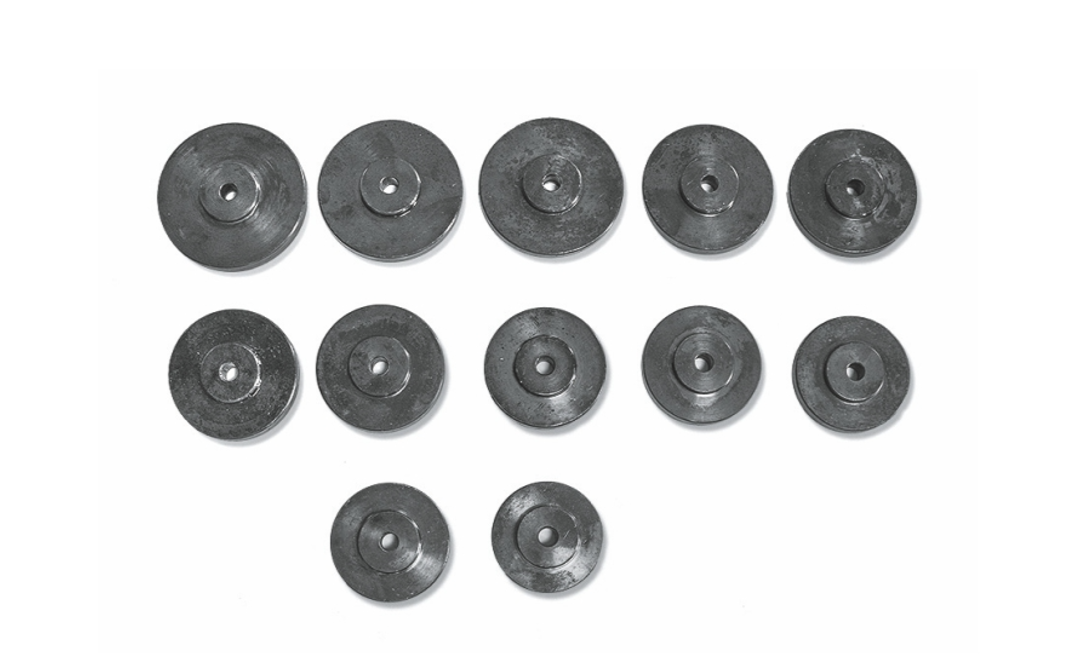

Комплект центрующих шайб

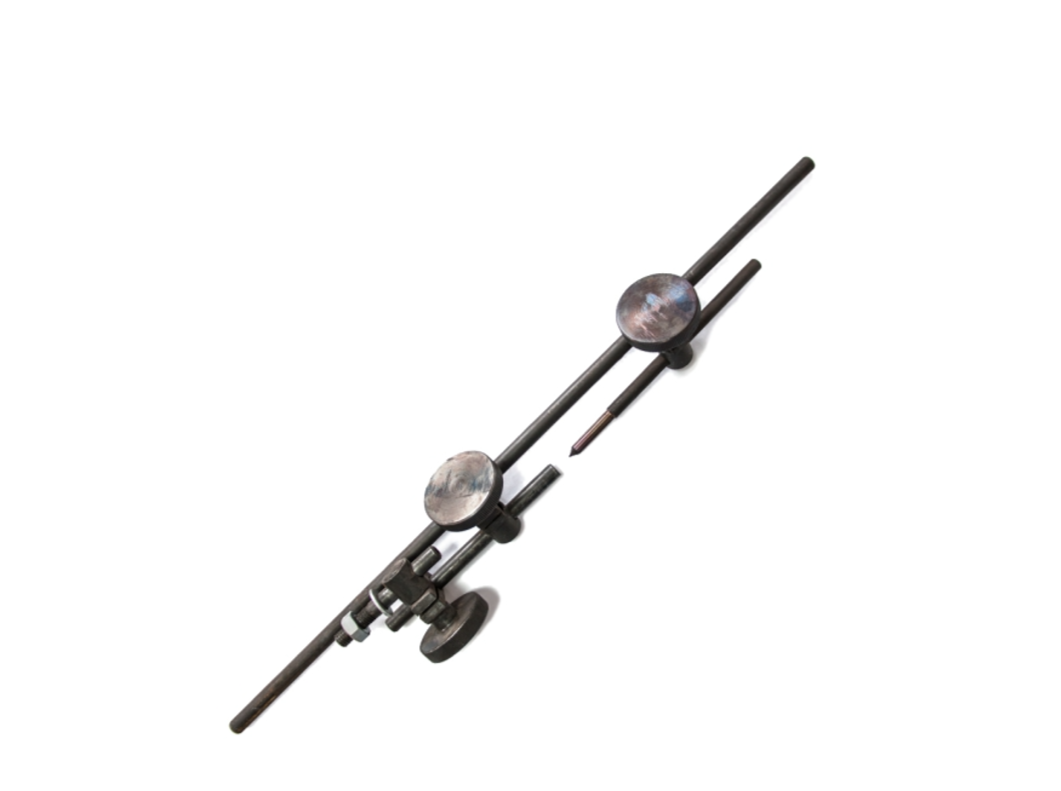

Указатель биения

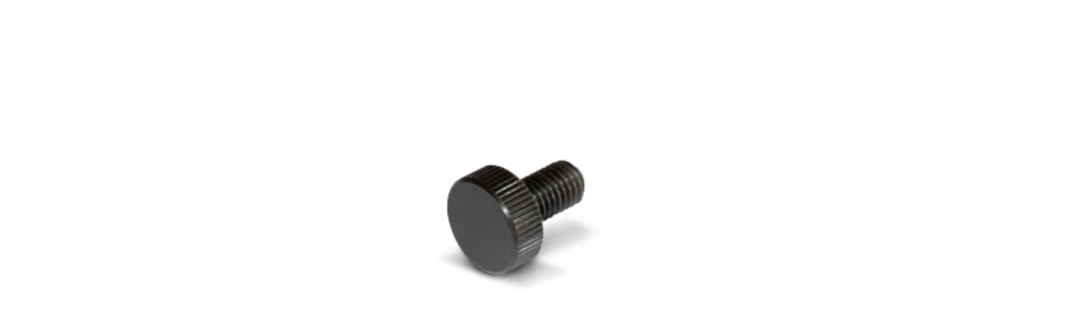

Фиксация упора
